iPhone 13 無法開機案例：板層短路搬板修復，原機資料成功保留

同行委託的 iPhone 13 無法開機，分層檢測確認上層邏輯板板層短路，上電約 1.4A。移植原機 CPU、NAND 與邏輯碼片、更換板底並完成主板貼合後，恢復正常開機，所有功能測試正常，原機資料成功保留。

實際檢測與維修：ARMO 亞莫手機維修技術團隊
發布日期：2026.09.17　更新日期：2026.09.17

完修結果完成板底更換、原機套件移植及上下層主機板貼合後，iPhone 13 恢復正常開機。維修人員已完成所有功能測試，確認功能均正常，原機資料成功保留。本案結果：恢復開機、所有功能測試正常、原機資料成功保留。以上為這台送修裝置的實際完修結果。其他案件是否適合搬板、能否保留資料，仍須依原機晶片與主機板受損情況個別評估，並非所有無法開機案件都能得到相同結果。

案例紀錄說明：本頁內容與照片整理自本案實際檢測及維修過程；相同症狀仍可能有不同故障原因，需以實機檢測結果為準。

CASE SUMMARY

案例摘要

機型／裝置: iPhone 13
故障症狀: 同行委託一台無法開機的 iPhone 13，由 ARMO 亞莫手機維修接手進行主機板檢測。
送修背景: 本案為同行轉送的維修委託。接手後針對無法開機的原因進行分層檢測，再依主機板實際損壞情況評估修復方式。
檢測結果: 分層檢測後，確認故障位於上層邏輯板的板層短路。上電測量約有 1.4A 異常耗電，現場照片記錄的電源供應器讀值為 4.198V、1.4221A。這組讀值是本案的檢測紀錄，不是所有 iPhone 無法開機的通用判斷標準。板層短路的結論來自本次分層與電路檢測，不能只憑電流大小就判定相同故障。依本案檢測結果，原上層邏輯板已無法以原板方式修復，因此改採更換板底、移植原機套件的處理方式。
維修內容: 本次維修保留並移植原機 CPU、NAND 儲存晶片（維修現場俗稱硬碟）與邏輯碼片，而不是直接更換另一組完整主機板。 1. 解焊原機 CPU、NAND 儲存晶片及邏輯碼片。 2. 將上述套件重新植錫，準備移植。 3. 清理替換板底，整理套件安裝位置的焊盤。 4. 將原機套件安裝至替換板底。 5. 完成上下層主機板貼合，再裝機測試。「更換板底」是以另一片板底承接原機套件。本案的重點是處理已確認的板層故障，同時保留原機關鍵晶片，不是僅因手機無法開機就直接搬板。
完修結果: 完成板底更換、原機套件移植及上下層主機板貼合後，iPhone 13 恢復正常開機。維修人員已完成所有功能測試，確認功能均正常，原機資料成功保留。本案結果：恢復開機、所有功能測試正常、原機資料成功保留。以上為這台送修裝置的實際完修結果。其他案件是否適合搬板、能否保留資料，仍須依原機晶片與主機板受損情況個別評估，並非所有無法開機案件都能得到相同結果。
處理時間

DIAGNOSIS

先確認原因，再決定處理方式

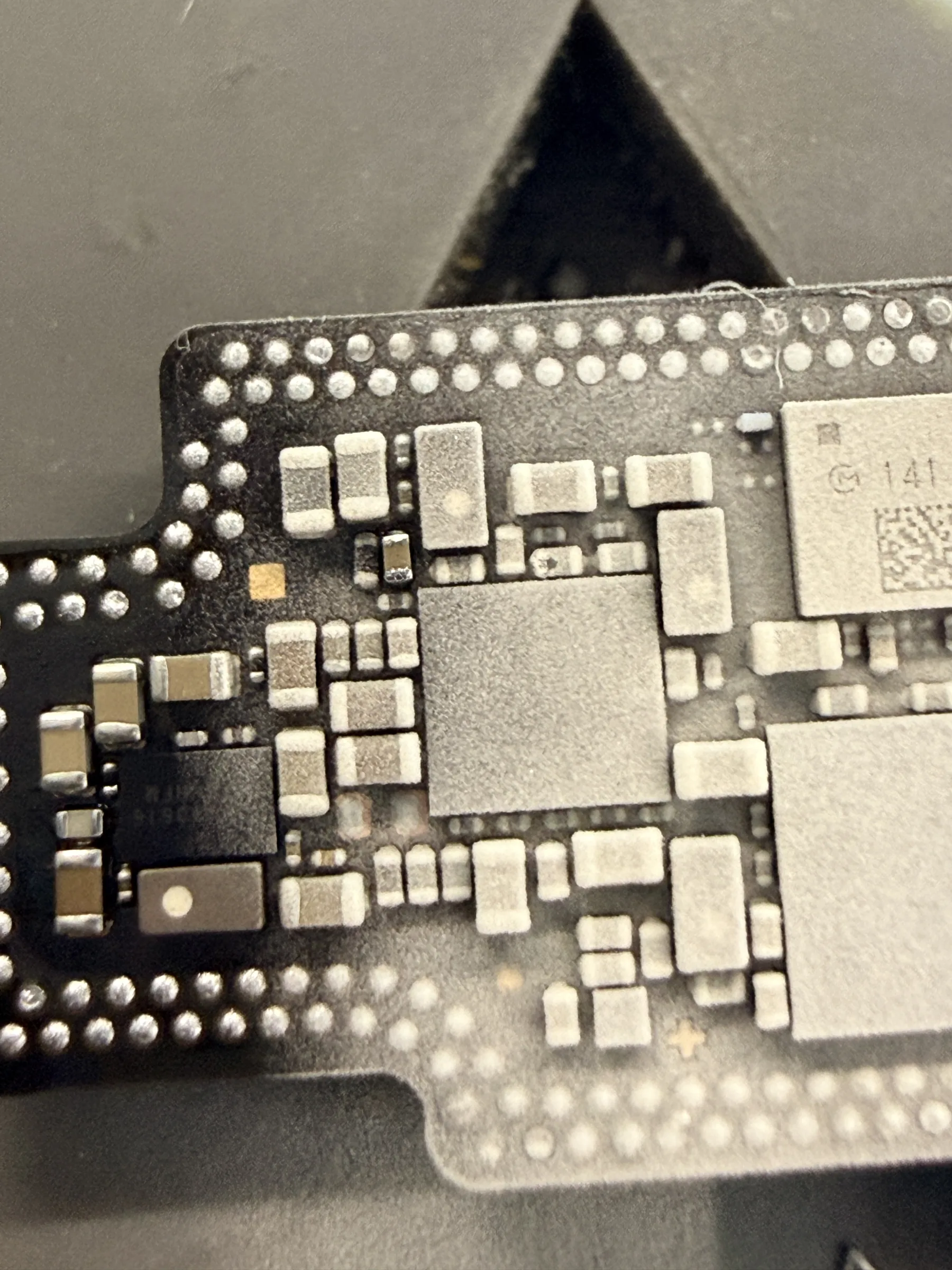

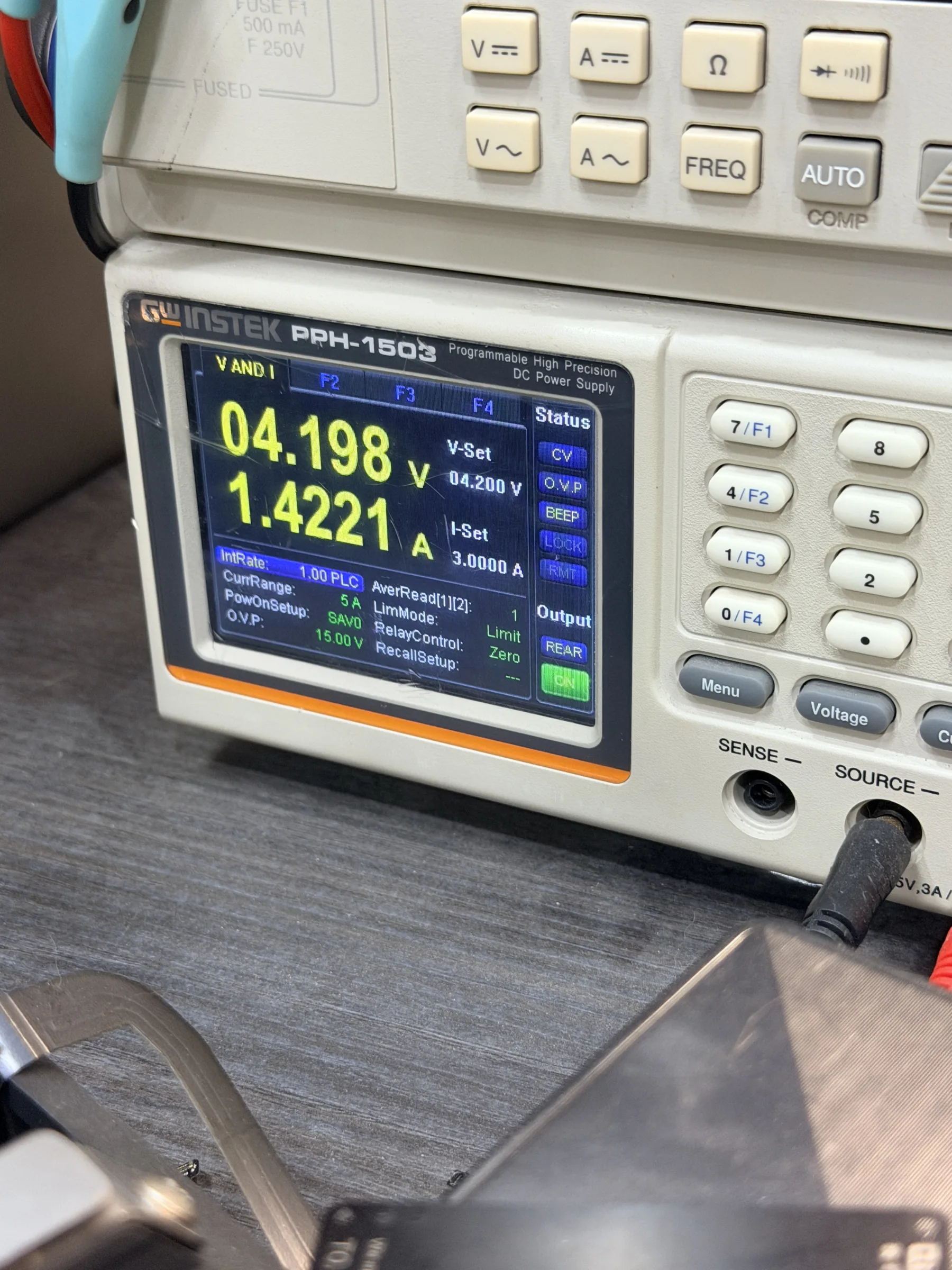

分層檢測後，確認故障位於上層邏輯板的板層短路。上電測量約有 1.4A 異常耗電，現場照片記錄的電源供應器讀值為 4.198V、1.4221A。

這組讀值是本案的檢測紀錄，不是所有 iPhone 無法開機的通用判斷標準。板層短路的結論來自本次分層與電路檢測，不能只憑電流大小就判定相同故障。

依本案檢測結果，原上層邏輯板已無法以原板方式修復，因此改採更換板底、移植原機套件的處理方式。

本案為同行轉送的維修委託。接手後針對無法開機的原因進行分層檢測，再依主機板實際損壞情況評估修復方式。

REPAIR & RESULT

維修內容與完修結果

本次維修保留並移植原機 CPU、NAND 儲存晶片（維修現場俗稱硬碟）與邏輯碼片，而不是直接更換另一組完整主機板。

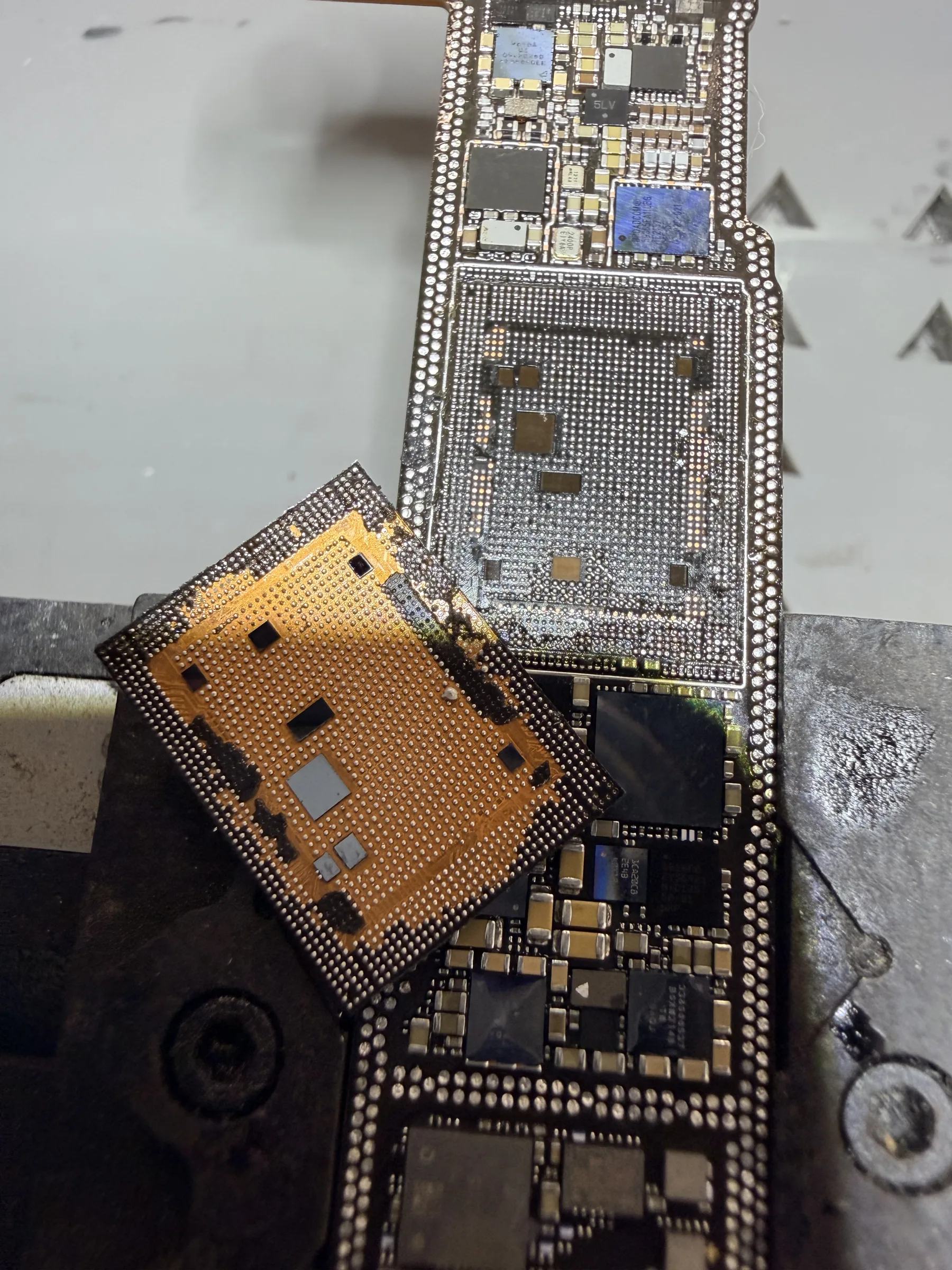

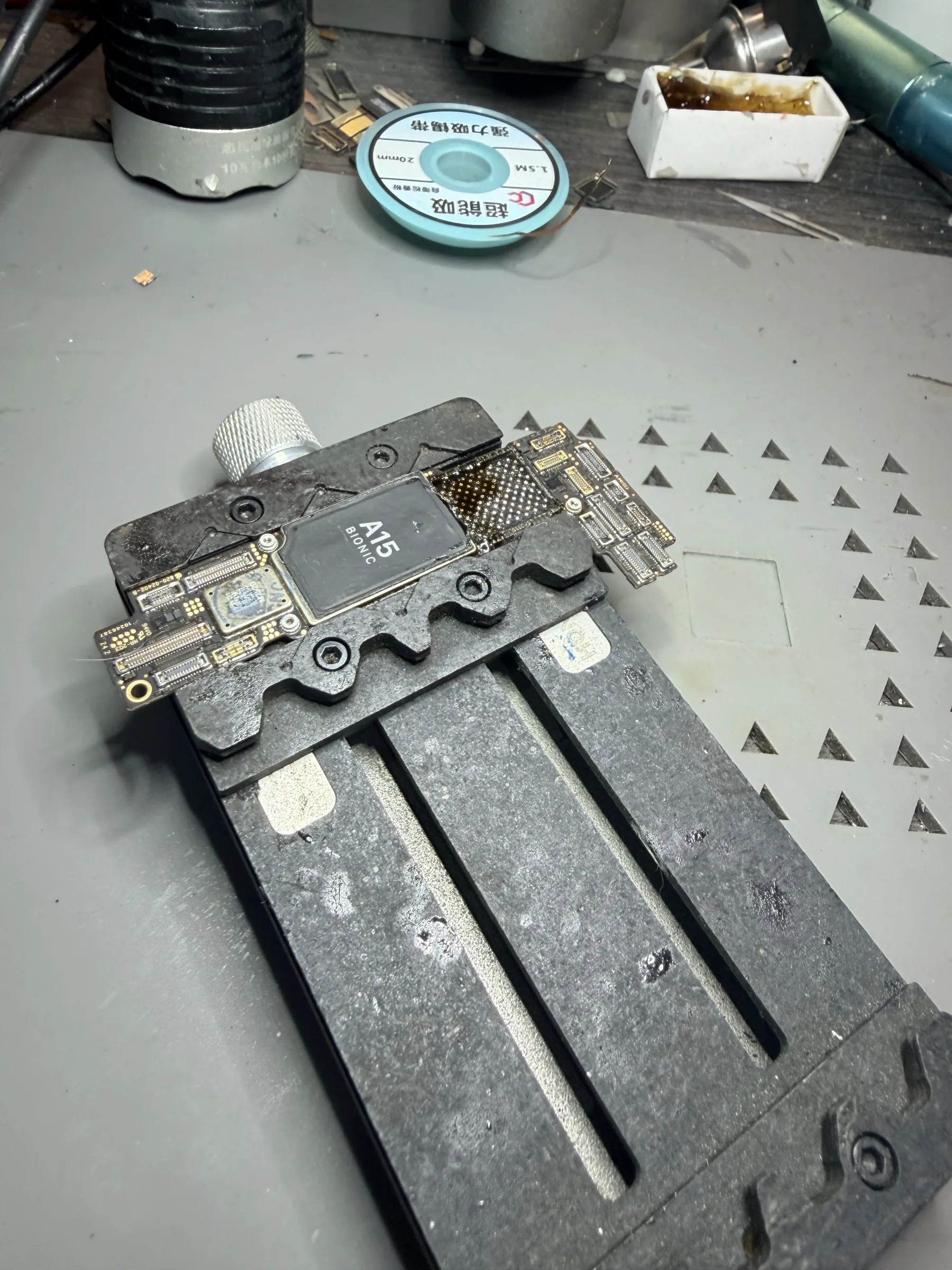

1. 解焊原機 CPU、NAND 儲存晶片及邏輯碼片。

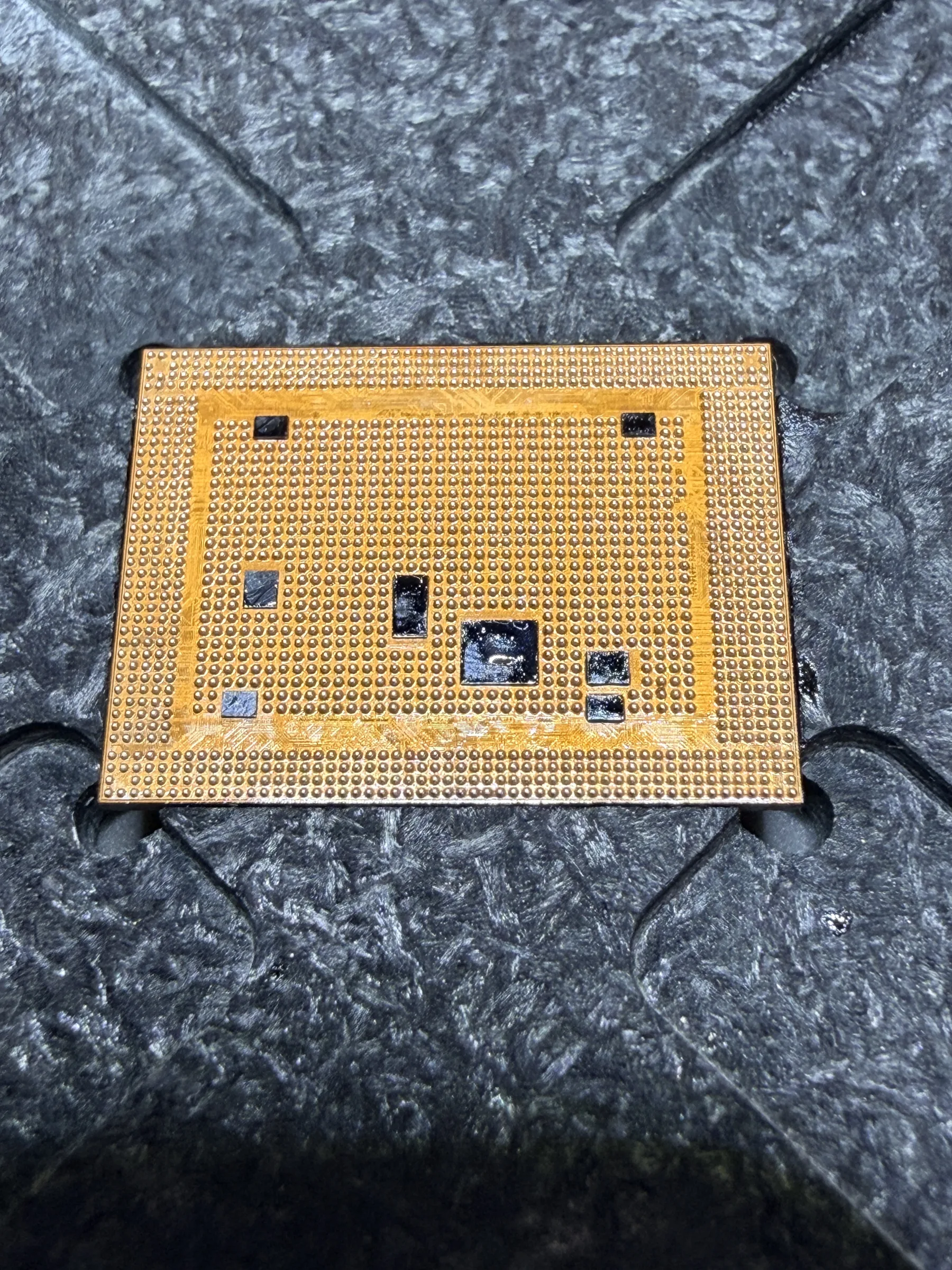

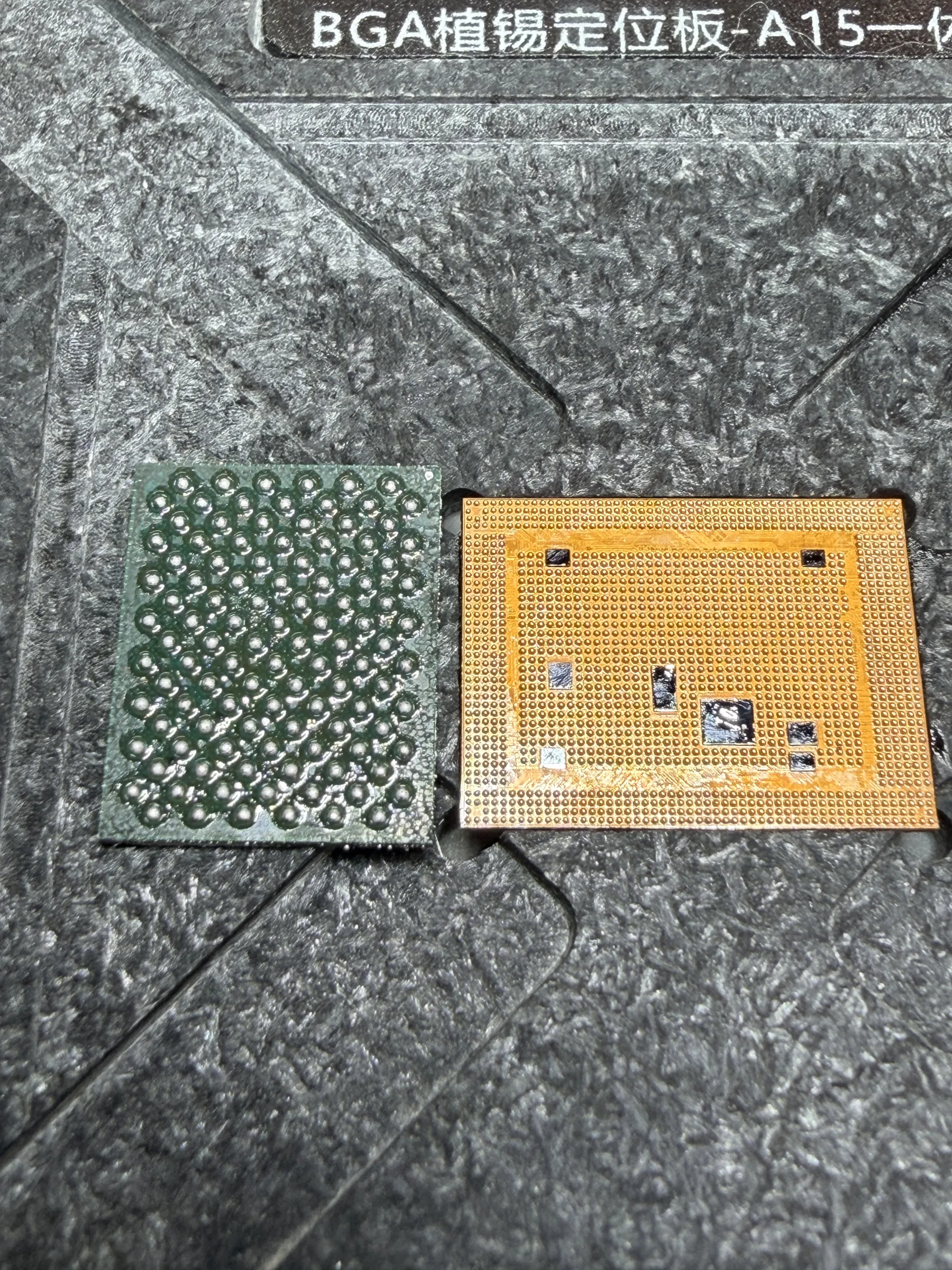

2. 將上述套件重新植錫，準備移植。

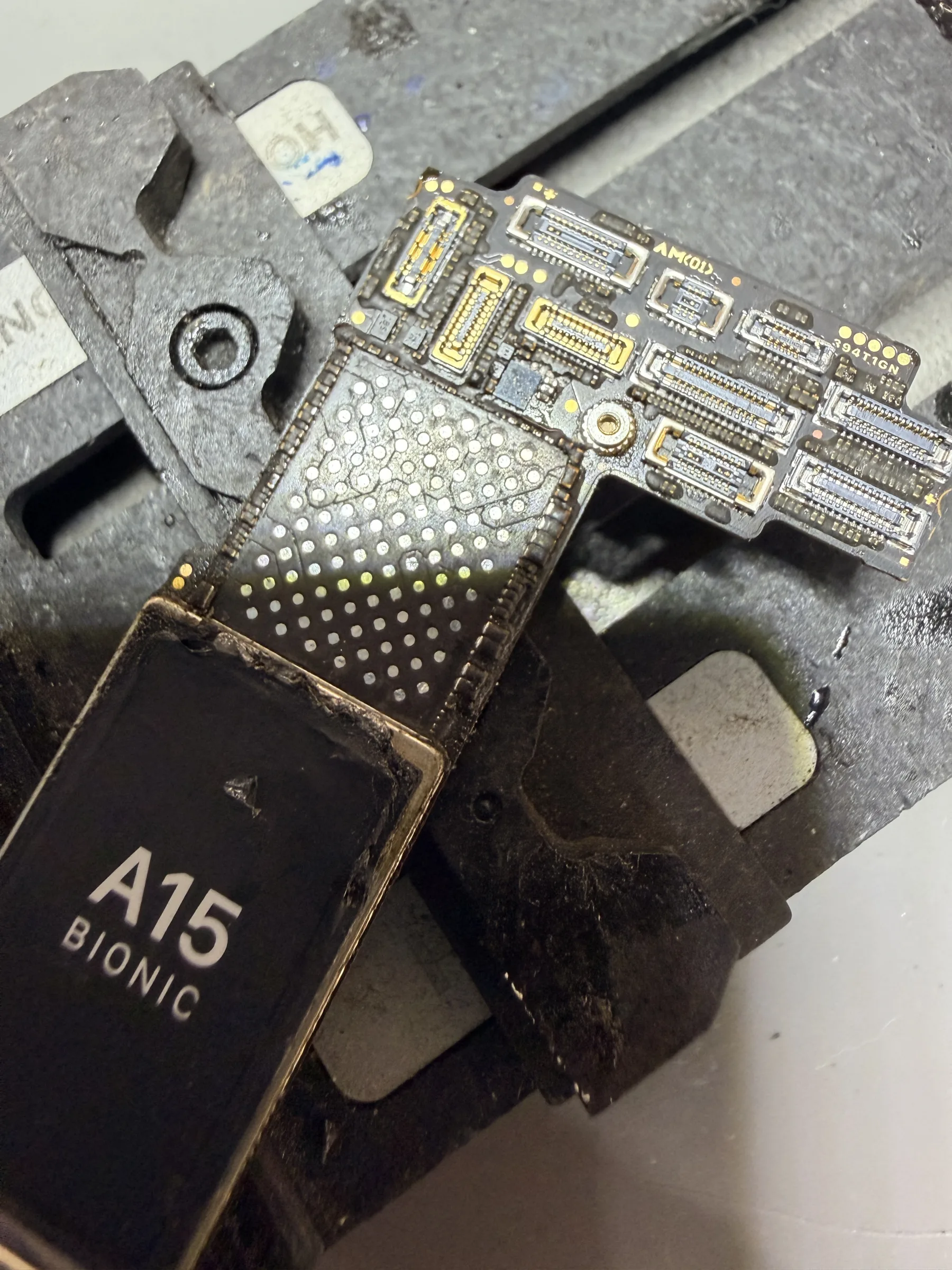

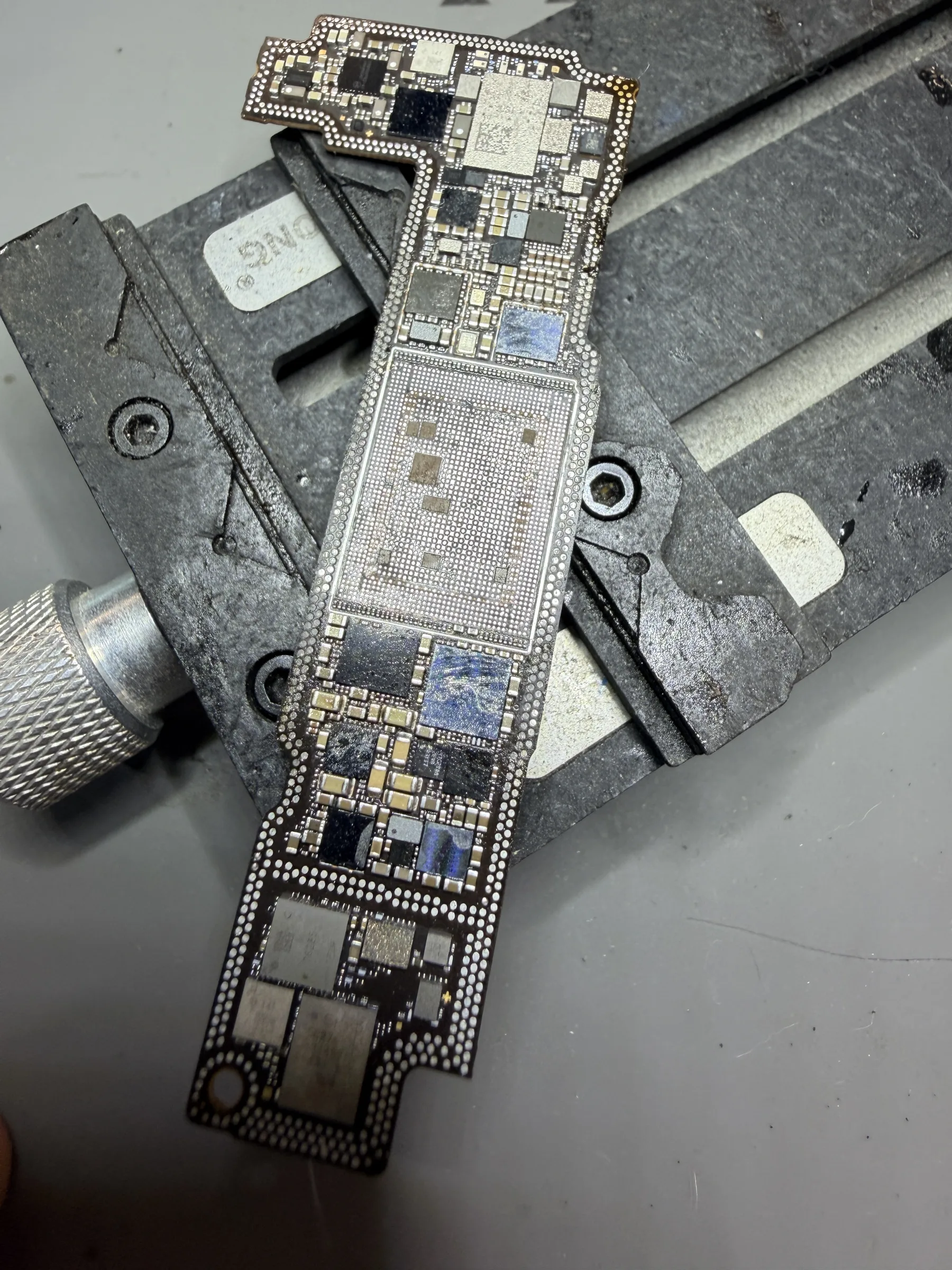

3. 清理替換板底，整理套件安裝位置的焊盤。

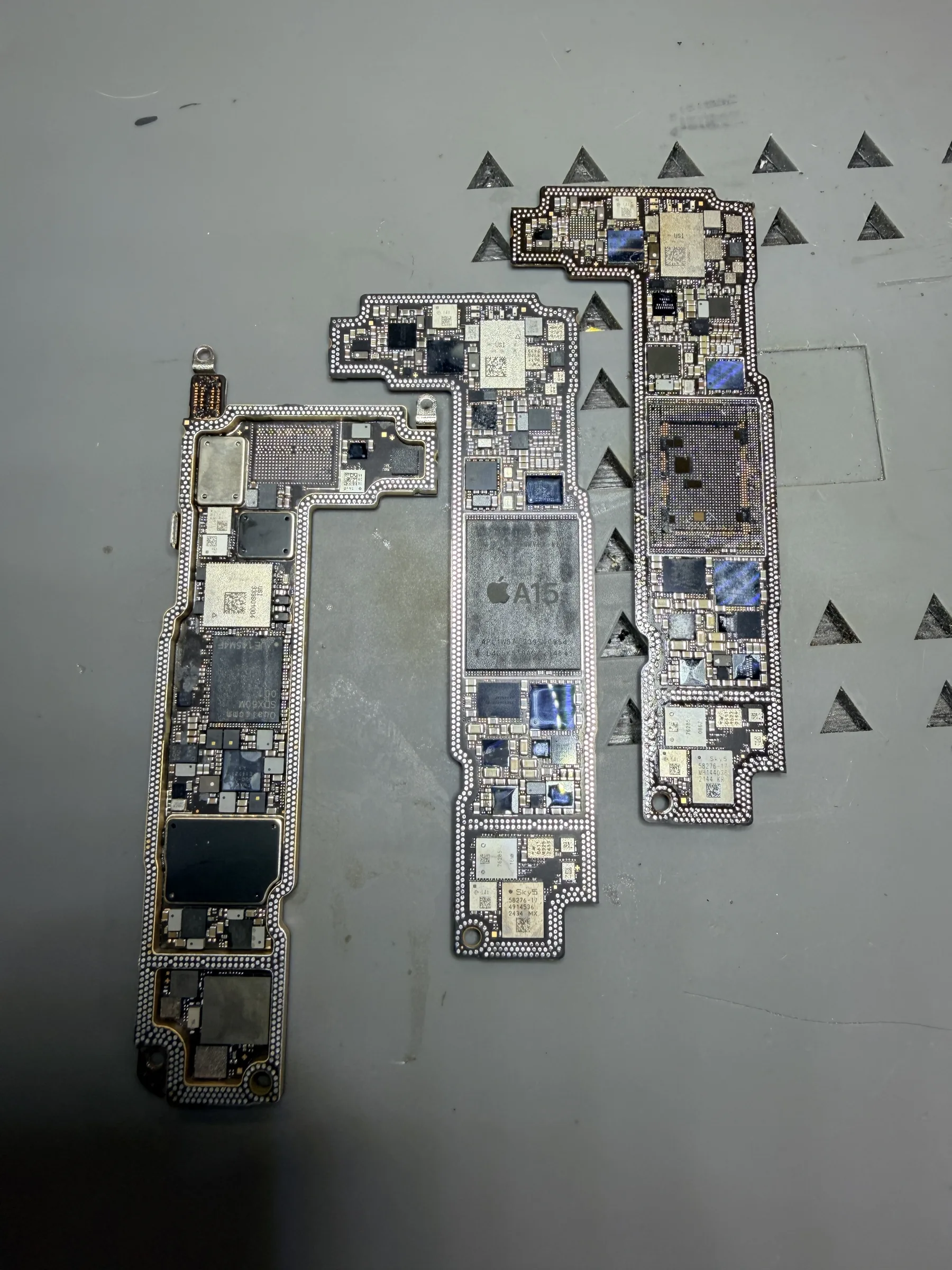

4. 將原機套件安裝至替換板底。

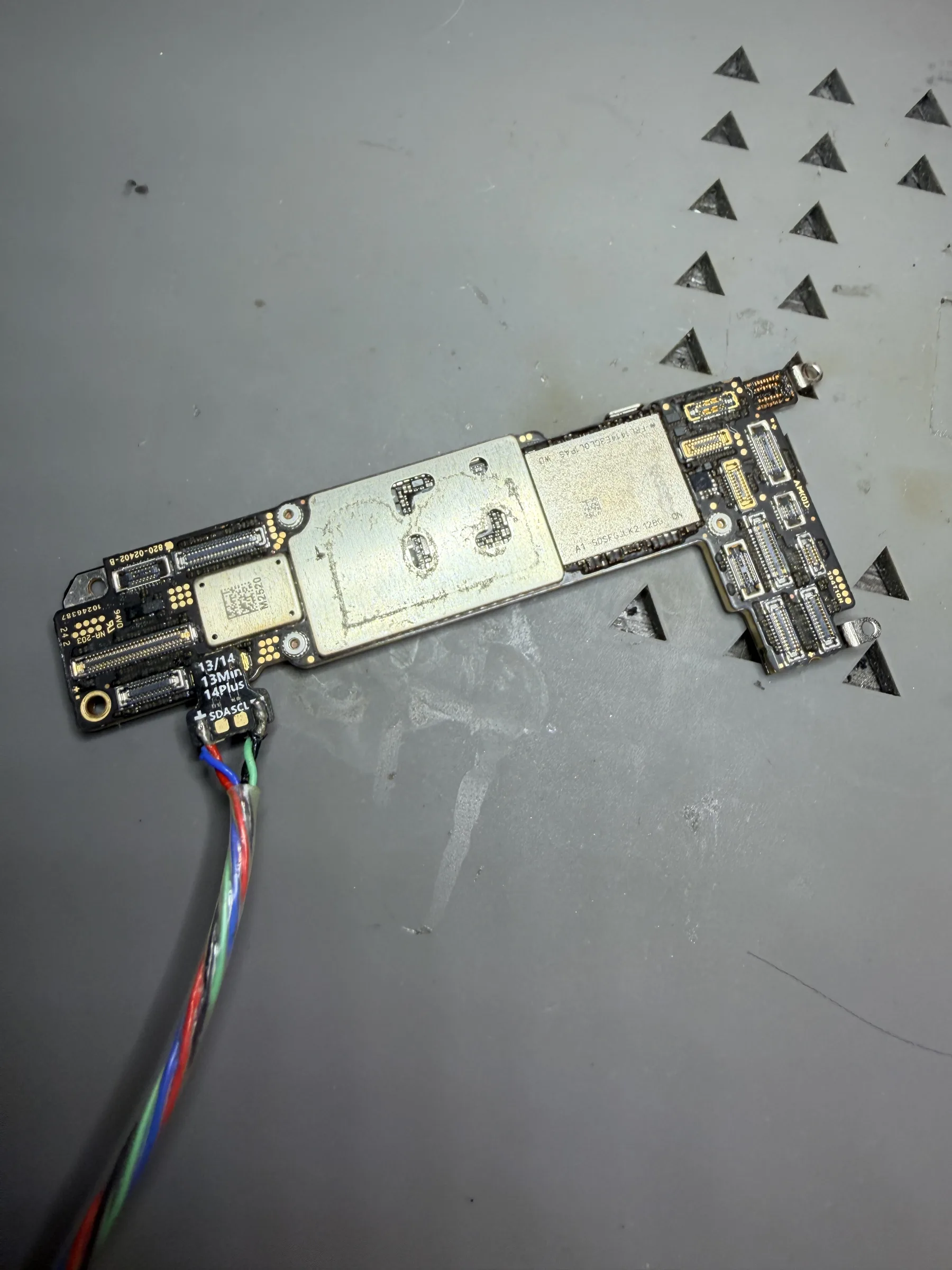

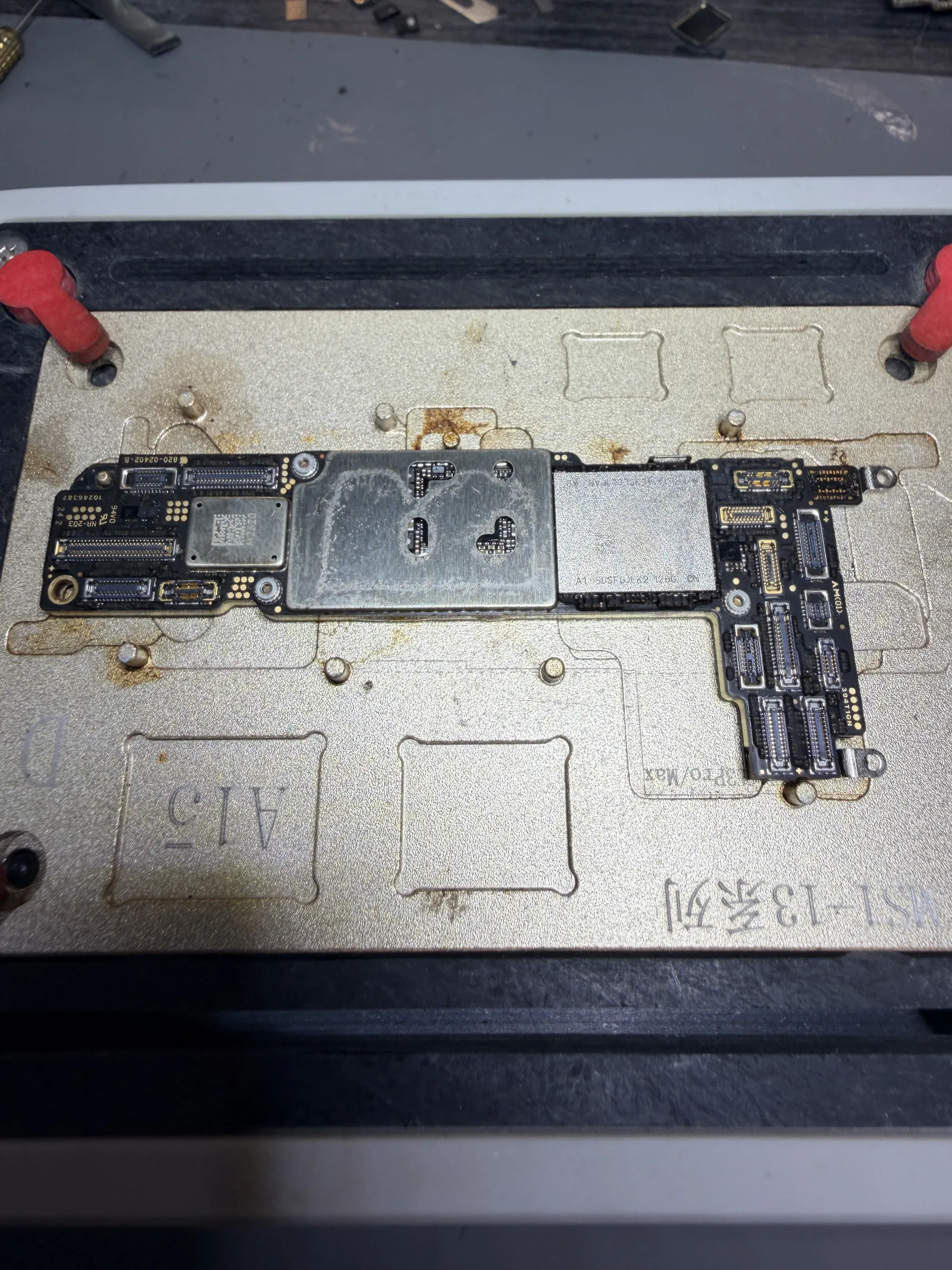

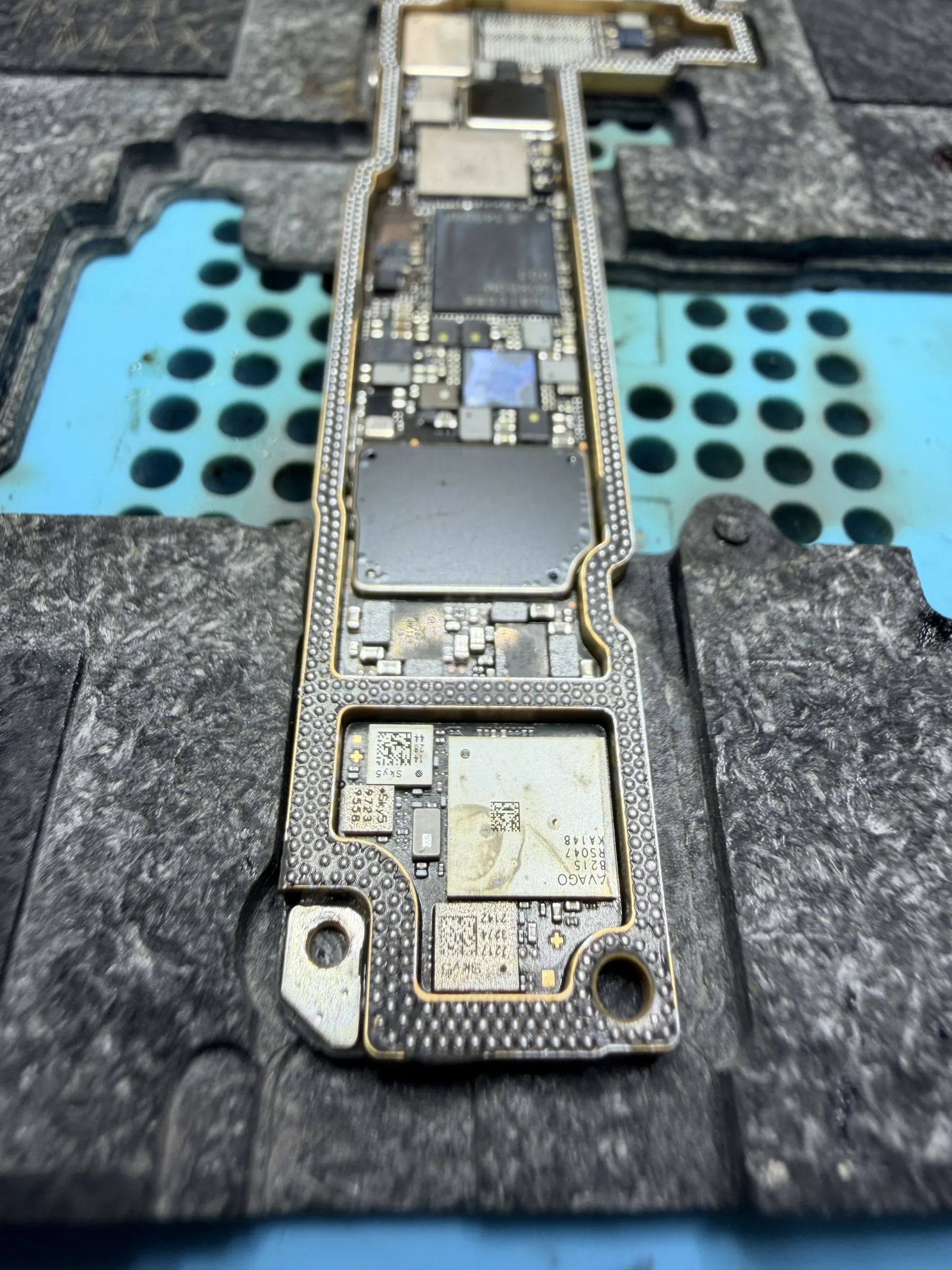

5. 完成上下層主機板貼合，再裝機測試。

「更換板底」是以另一片板底承接原機套件。本案的重點是處理已確認的板層故障，同時保留原機關鍵晶片，不是僅因手機無法開機就直接搬板。

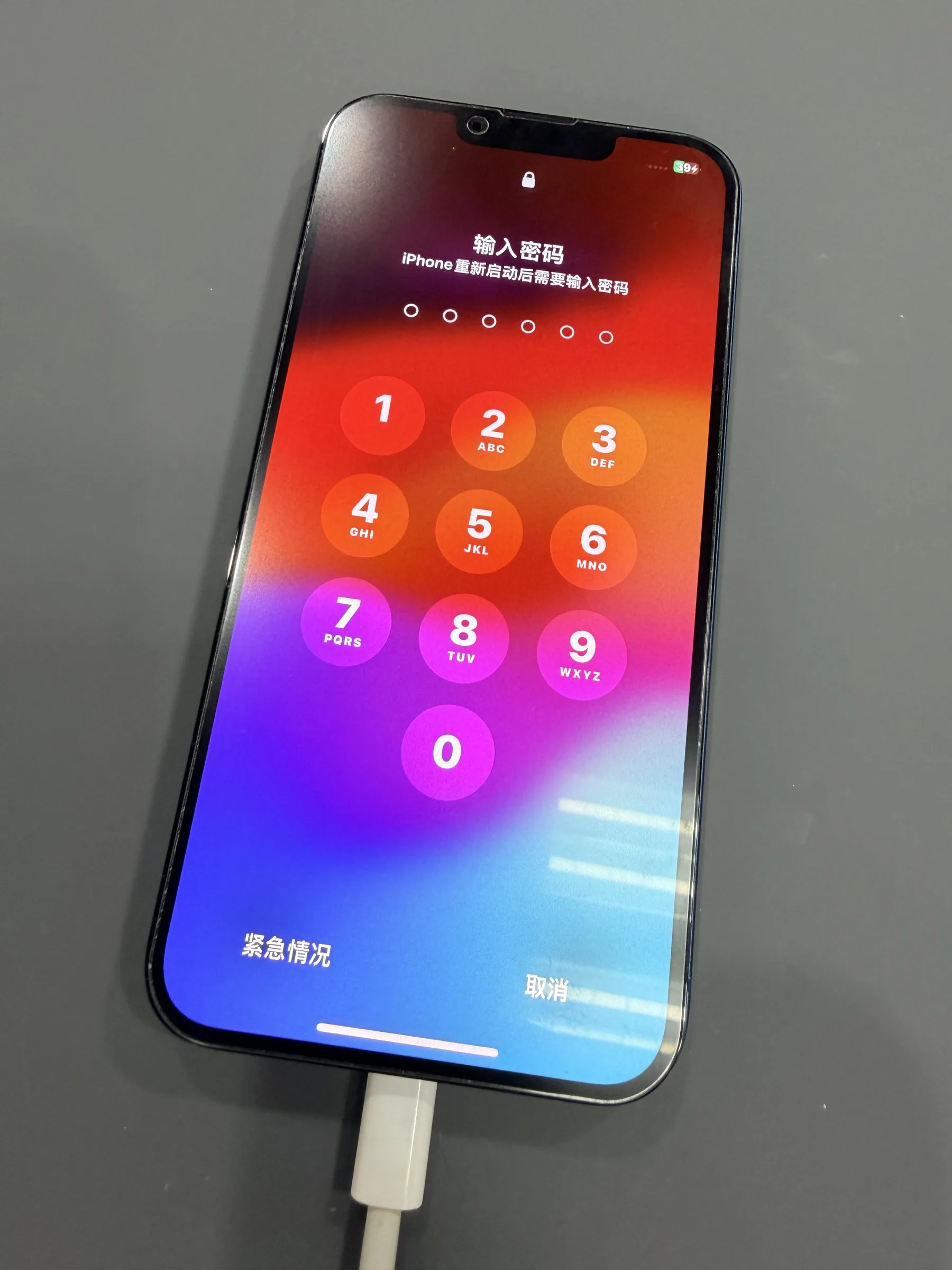

完成板底更換、原機套件移植及上下層主機板貼合後，iPhone 13 恢復正常開機。維修人員已完成所有功能測試，確認功能均正常，原機資料成功保留。

本案結果：恢復開機、所有功能測試正常、原機資料成功保留。

以上為這台送修裝置的實際完修結果。其他案件是否適合搬板、能否保留資料，仍須依原機晶片與主機板受損情況個別評估，並非所有無法開機案件都能得到相同結果。
