iPad 主機板維修・同行二修
iPad Air 6 無法充電，升壓 15V 卻沒有電流｜電池數據線路修復案例
同行委託 iPad Air 6（2024）11 吋二修，已更換充電 IC 套件、排除尾插故障，仍有 15V 卻無充電電流。ARMO 亞莫手機維修量測確認電池數據線路中斷，以兩條飛線修復後恢復充電。
實際檢測與維修：ARMO 亞莫手機維修技術團隊
發布日期： 更新日期：
案例紀錄說明：本頁內容與照片整理自本案實際檢測及維修過程；相同症狀仍可能有不同故障原因，需以實機檢測結果為準。
CASE SUMMARY
案例摘要
- 機型／裝置
- iPad Air 6（2024）11 吋
- 故障症狀
- iPad Air 6（2024）11 吋無法充電。接上充電設備後可協商升壓至約 15V，卻沒有充電電流反應；進入系統檢查時，也無法取得電池數據。
- 送修背景
- 本案為同行委託的二修案件。依同行說明，送修前已更換一套充電 IC 套件，並排除尾插模組故障，但仍無法恢復充電，因此轉送 ARMO 亞莫手機維修進一步檢測。以下記錄本次實際量測、線路修復與充電測試結果，不將前次拆修直接視為斷線原因。
- 檢測結果
- 接件後先確認故障現象：充電端確實可升壓至約 15V，但沒有充電電流，系統也讀不到電池數據。可升壓只表示當下具備協商取得該電壓的能力，不能單憑這點判定整套充電電路都正常。 進一步量測主機板，確認電池偵測／數據線路中斷。本案 CPU 無法正常辨識電池並取得電池數據，因此未能啟動充電 IC 對電池進行充電。問題不在於反覆更換尾插或充電套件，而是必須修復中斷的電池數據線路。
- 維修內容
- 確認斷線位置後，以兩條飛線修復中斷的電池數據線路，恢復 CPU 取得電池數據所需的連接，使充電控制流程能正常運作。 本次維修是修復原本中斷的線路連接，而不是直接把所有不充電問題歸因於單一零件。完成線路修復後，上機進行充電測試，確認充電電流恢復。
- 完修結果
- 修復電池數據線路後，充電電流恢復正常，完成本次維修。完修照片中，充電測試儀顯示 15.24V、1.892A、28.84W，iPad 畫面顯示正在充電。 上述數值是拍攝當下充電端的輸入讀值，不等同電池端電流，也不是固定充電功率或所有同型號裝置的判定標準。充電故障須依個別設備的量測結果判斷，不能只靠是否升壓或更換過哪些零件下結論。
- 處理時間
DIAGNOSIS
先確認原因，再決定處理方式
接件後先確認故障現象：充電端確實可升壓至約 15V，但沒有充電電流，系統也讀不到電池數據。可升壓只表示當下具備協商取得該電壓的能力，不能單憑這點判定整套充電電路都正常。

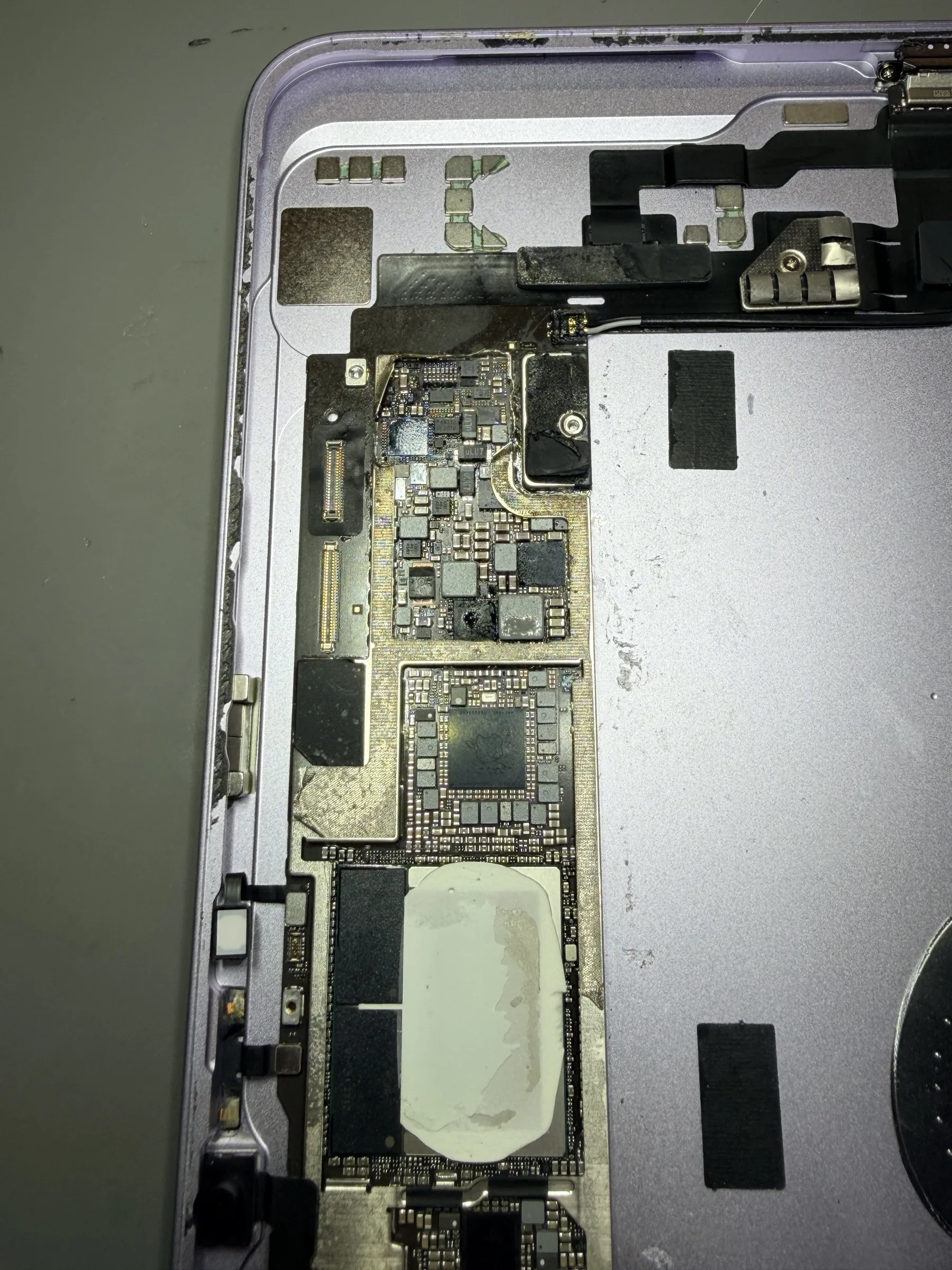

進一步量測主機板，確認電池偵測／數據線路中斷。本案 CPU 無法正常辨識電池並取得電池數據，因此未能啟動充電 IC 對電池進行充電。問題不在於反覆更換尾插或充電套件，而是必須修復中斷的電池數據線路。
本案為同行委託的二修案件。依同行說明，送修前已更換一套充電 IC 套件，並排除尾插模組故障，但仍無法恢復充電，因此轉送 ARMO 亞莫手機維修進一步檢測。以下記錄本次實際量測、線路修復與充電測試結果，不將前次拆修直接視為斷線原因。
REPAIR & RESULT
維修內容與完修結果

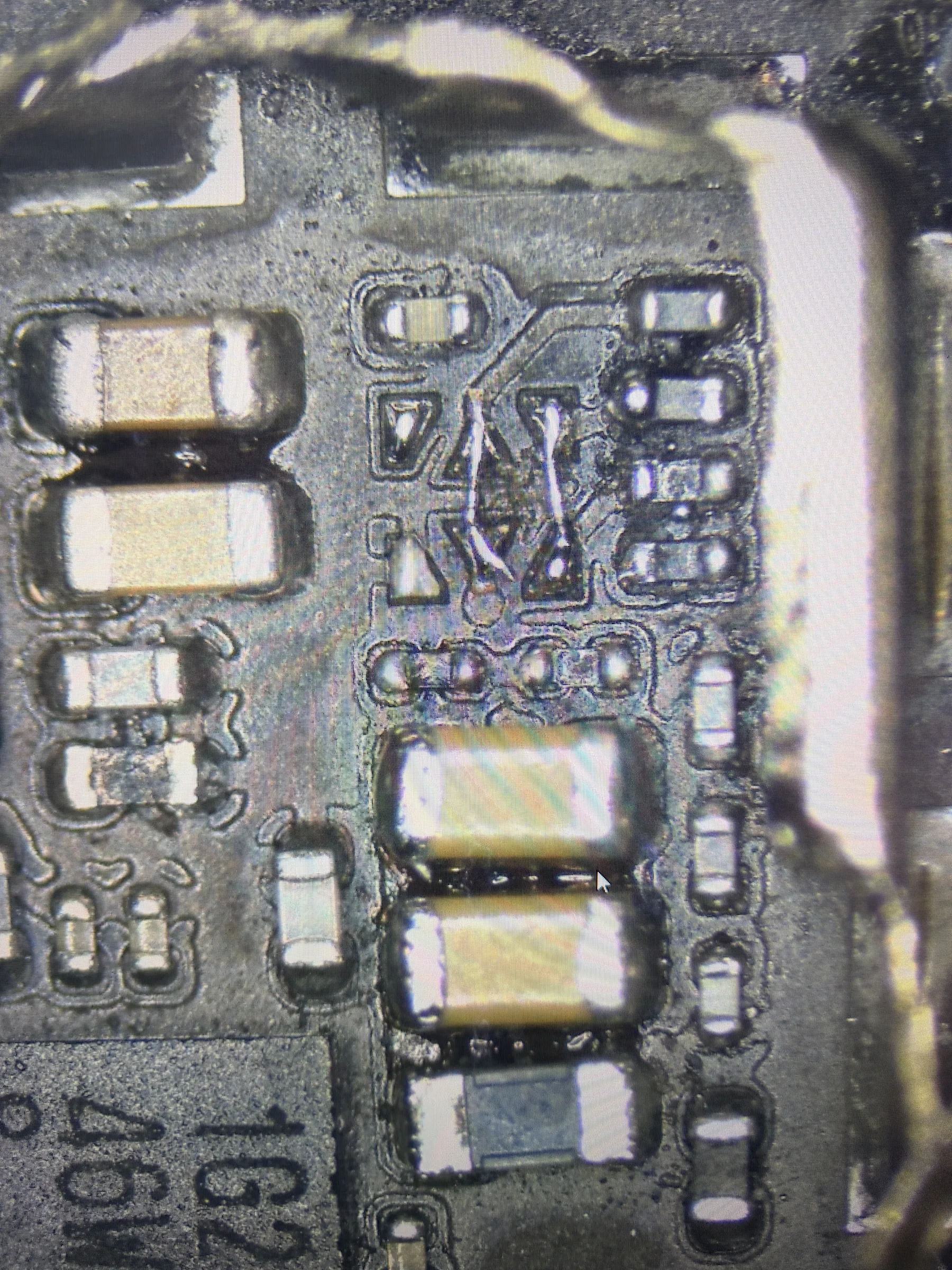

確認斷線位置後，以兩條飛線修復中斷的電池數據線路，恢復 CPU 取得電池數據所需的連接，使充電控制流程能正常運作。
本次維修是修復原本中斷的線路連接，而不是直接把所有不充電問題歸因於單一零件。完成線路修復後，上機進行充電測試，確認充電電流恢復。

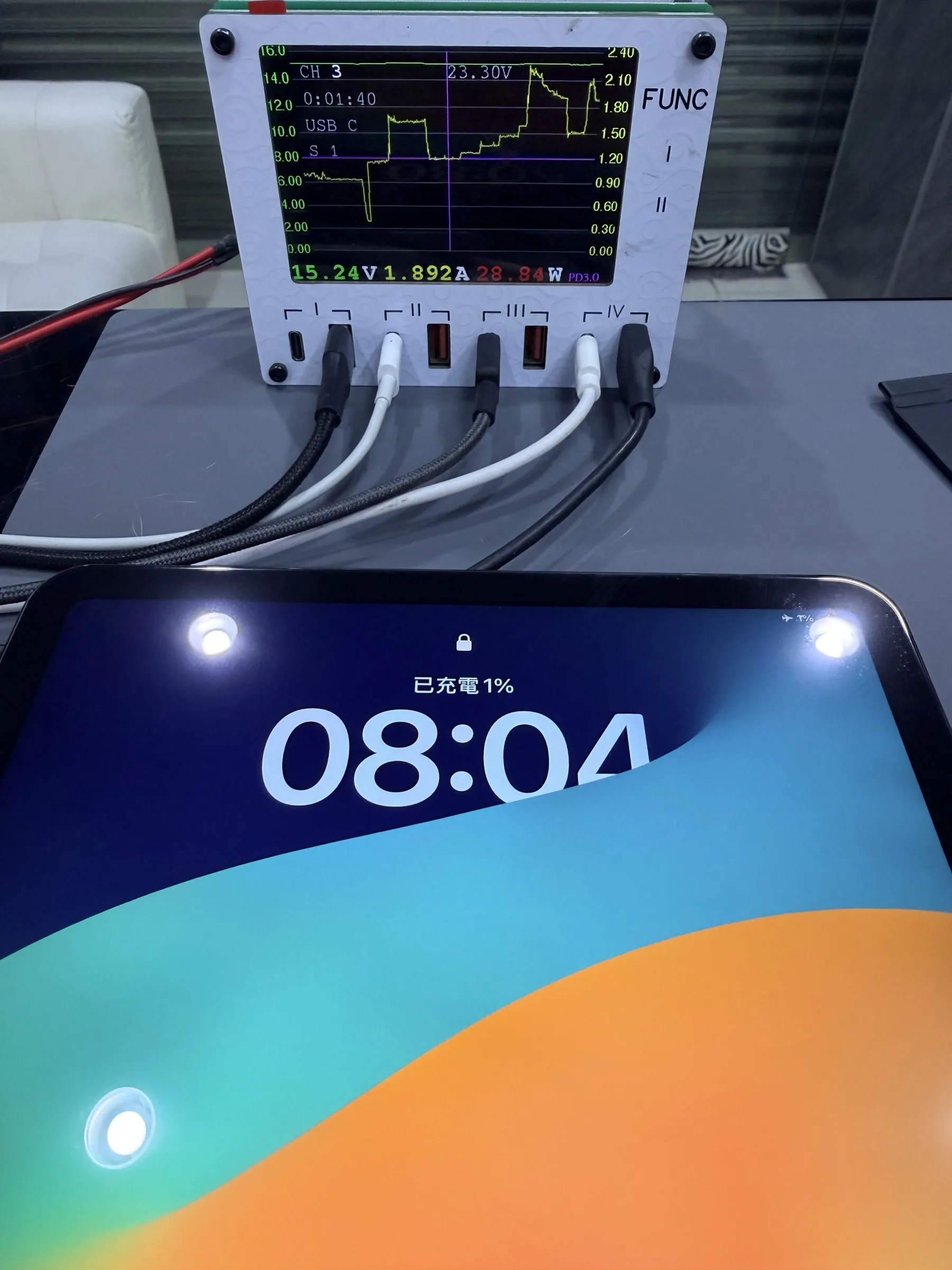

修復電池數據線路後，充電電流恢復正常，完成本次維修。完修照片中，充電測試儀顯示 15.24V、1.892A、28.84W，iPad 畫面顯示正在充電。
上述數值是拍攝當下充電端的輸入讀值，不等同電池端電流，也不是固定充電功率或所有同型號裝置的判定標準。充電故障須依個別設備的量測結果判斷，不能只靠是否升壓或更換過哪些零件下結論。
QUICK ANSWER
這個故障最後怎麼修好？
iPad Air 6 充電升壓至 15V 卻沒有電流，不代表尾插、電池或整套充電電路都正常。本案經量測確認是電池數據線路中斷，CPU 無法取得電池數據，因此未能啟動充電 IC 對電池充電。ARMO 亞莫手機維修以兩條飛線修復中斷線路後，充電電流恢復正常；同樣症狀仍須逐機檢測，不能直接套用本案故障原因。
COMMON QUESTIONS
這類故障常見問題
iPad 充電有 15V 卻沒有電流，代表充電 IC 一定正常嗎？
不能這樣判定。取得 15V 僅能確認當下的電壓協商結果，無法證明後續電池充電流程完整正常。本案同時出現系統讀不到電池數據，進一步量測才確認電池數據線路中斷。
CPU 讀不到電池數據，為什麼會無法充電？
在本案中，中斷的電池數據線路使 CPU 無法正常辨識電池並取得數據，因此未能啟動充電 IC 對電池充電。修復線路後充電電流恢復，這是本案的檢測與維修結果，不代表所有不充電問題都來自同一條線路。
iPad Air 6 更換充電 IC 後還是不充電，接下來怎麼判斷？
應結合充電端電壓與電流、系統能否讀取電池數據，以及主機板相關線路量測，繼續縮小故障範圍，而非直接反覆換零件。本案由同行轉送台中 ARMO 亞莫手機維修後，確認電池數據線路中斷，以兩條飛線修復連接後恢復充電。
