REAL IPAD CHARGING REPAIR CASE
iPad Air 4
無法充電
正常使用中突然無法充電。經充電電路逐級量測，確認並非單純更換充電線或電池即可排除，而是主機板充電控制 IC 與供電線路同時異常。
完修結果恢復 15V 快充・充電電流回復正常
CASE SUMMARY
案例摘要
- 送修機型
- iPad Air 4
- 故障現象
- 無法充電、電量無法正常回升
- 電路診斷
- 充電控制 IC 損壞、PP3V3_ACE_LDO 線路短路
- 維修處理
- 更換充電控制 IC、排除短路故障電容
- 完修驗證
- 主板無異常漏電、開機電流正常、可觸發 15V 快充
BOARD DIAGNOSIS
逐級量測充電電路，確認 IC 損壞與供電短路
iPad 無法充電可能來自充電器、線材、USB-C 接口、電池或主機板，不能只憑症狀直接判定故障零件。本案先以專業儀器搭配電路圖逐級檢測，確認充電控制 IC 異常，並在 PP3V3_ACE_LDO 供電線路量測到短路。

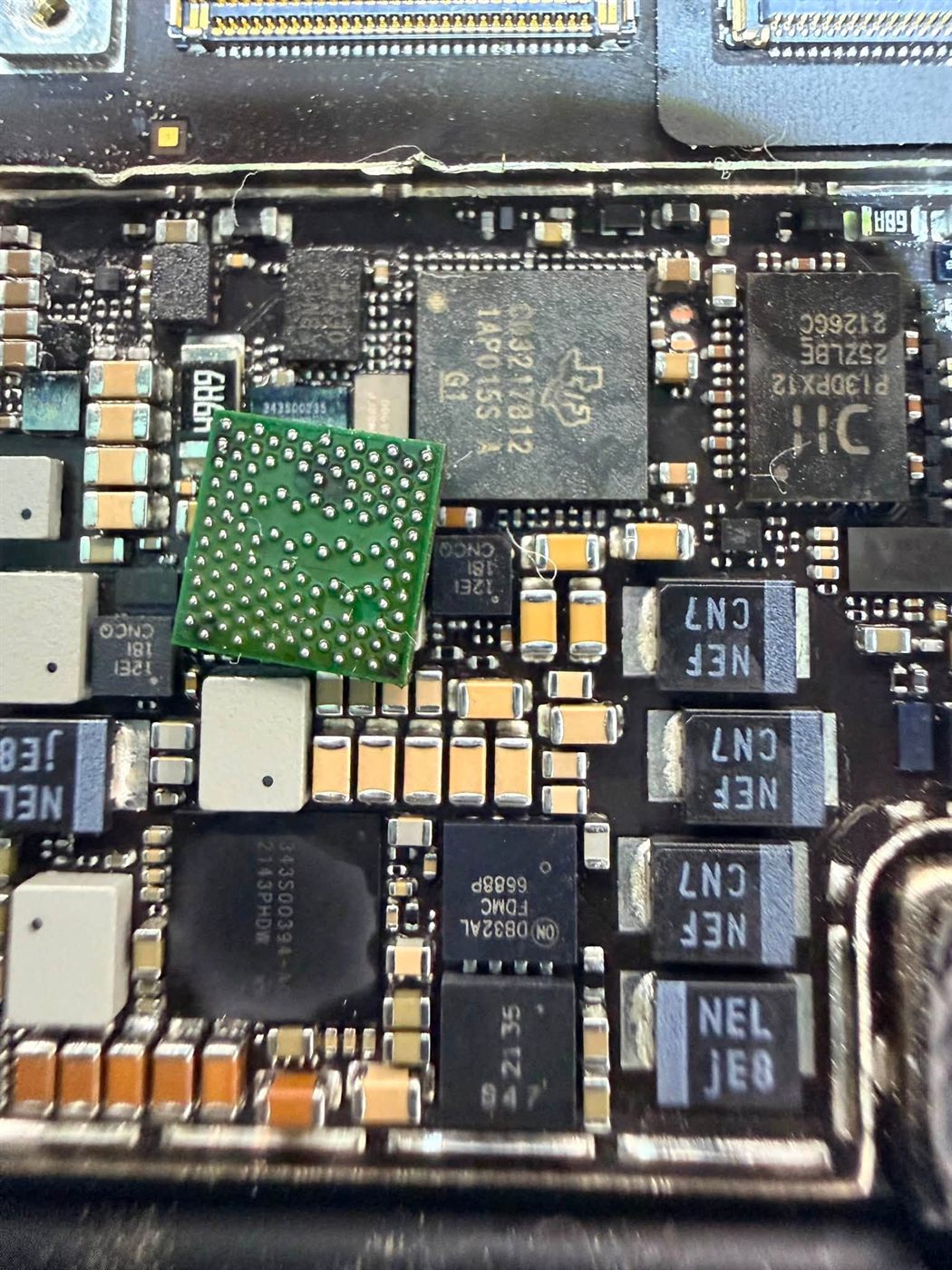

工程師更換充電控制 IC，再定位並移除造成 PP3.3V 短路的故障電容。這類主機板微焊接作業需要控制溫度、焊點與周邊元件風險，完成後還必須重新量測，不能只以「能開機」作為完修依據。
FINAL VERIFICATION
無異常漏電、開機電流正常，15V 快充恢復

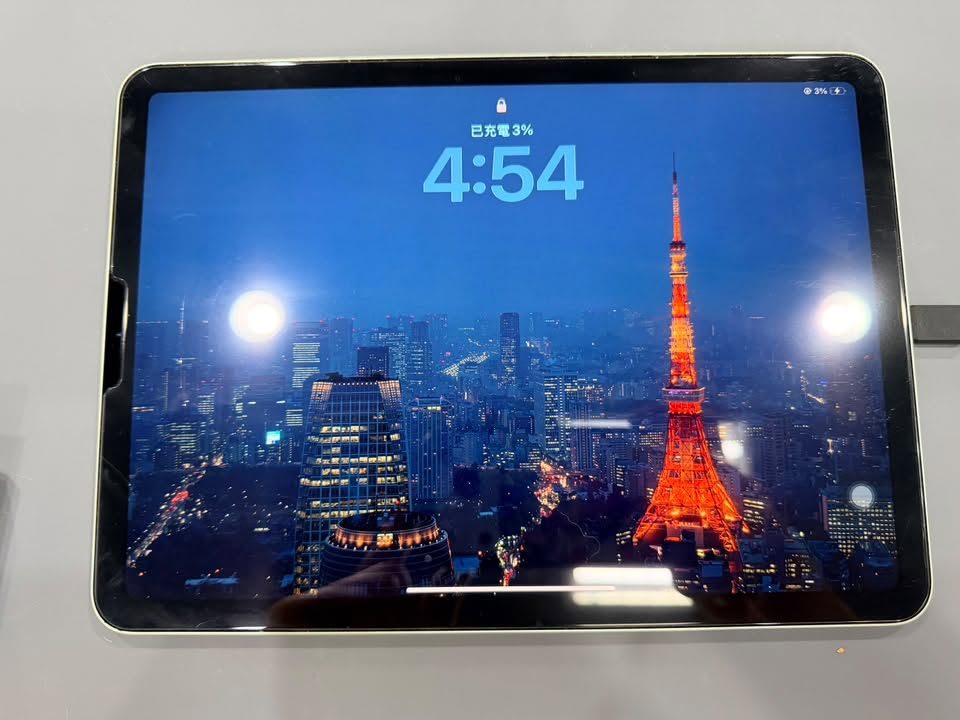

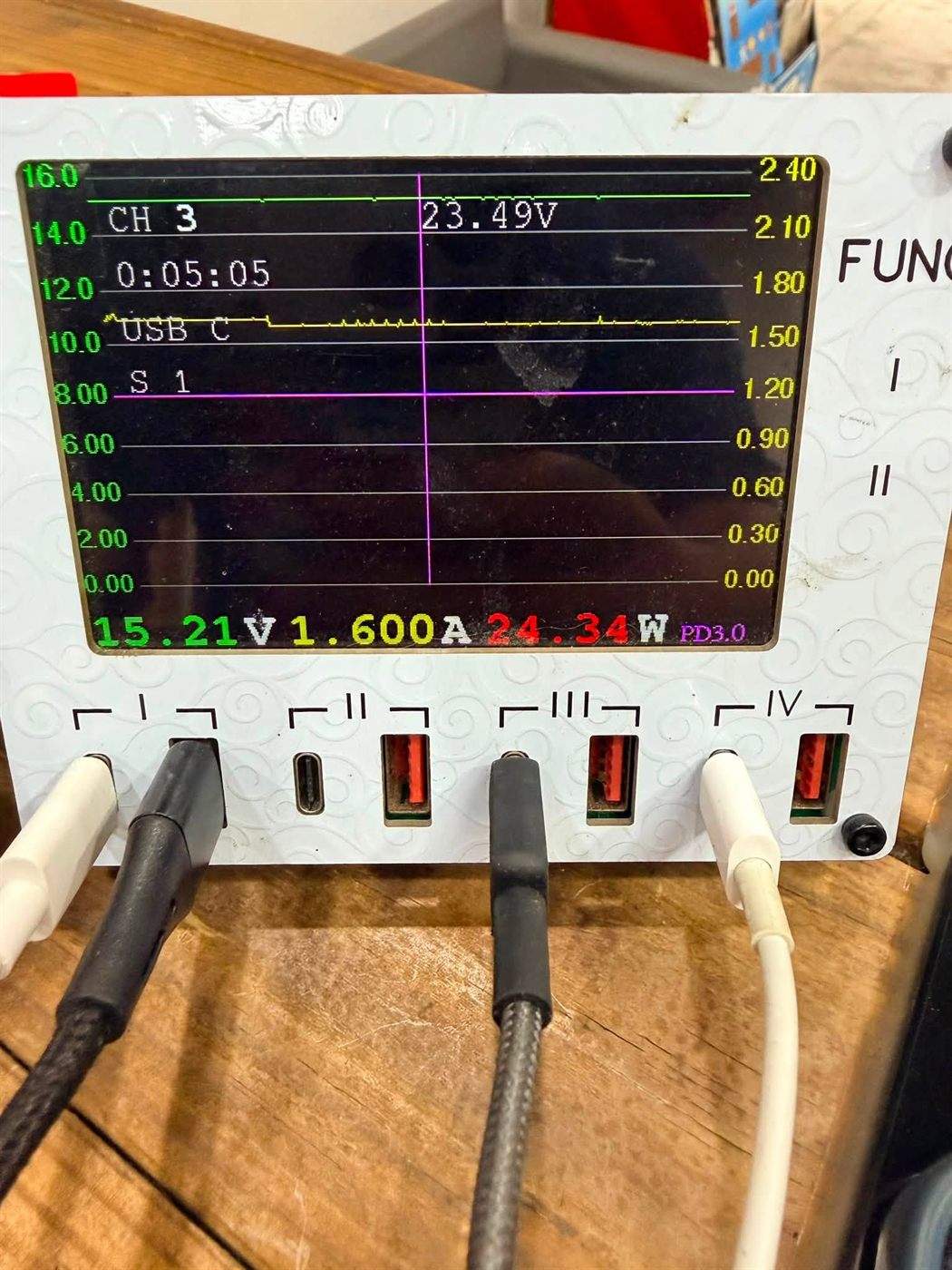

電路修復完成後重新上電測試，主機板未見異常漏電，開機電流正常；USB-C 充電測試可觸發約 15V 快充，照片記錄值為 15.21V、1.600A、24.34W，充電功能恢復後順利完修。
若 iPad 出現充電無反應、電量越充越少或充電數據異常，建議先交叉測試合格線材與充電器；仍無改善時，再由工程師檢查接口、電池與主機板，避免未經診斷就盲目更換零件。
